Kabelast BGM PRO zur Montage des Spannungsregler direkt am Motorblock - Umrüstung auf elektronische Zündung Vespa Smallframe / Largeframe
WOFÜR BGM6690V50
Mit diesem Kabelast kann der Spannungsregler, ohne Rücksicht auf den Anschluß am Conversionkabelbaum (Artikelnr.: 9077011), freier positioniert werden.
Vespa Smallframe
Bei den Vespa Smallframemodelle (V50, 50N, Special, PV etc.) wird er idealerweise direkt mit am Halteblech für die CDI am Motor (Artikelnr.: 7673497) verschraubt. So wird kein Befestigungsplatz am Rahmen benötigt und der Regler wird von allen Seiten luftgekühlt. Für eine optimalen Schutz vor Spritzwasser/Feuchtigkeit der Anschlüsse empfehlen wir die spezielle Gummikappe (Artikelnr. 3330567).
Vespa Largeframe
Bei den Largeframemodelle wäre eine zusätzliche mögliche Einbauposition direkt am Rahmen unter der Seitenhaube in nähe der CDI, so wie es Vespa z.B. bei den Rally 200 Modellen mit Femsatronic Zündung ab Werk gemacht hat.
Anschluß

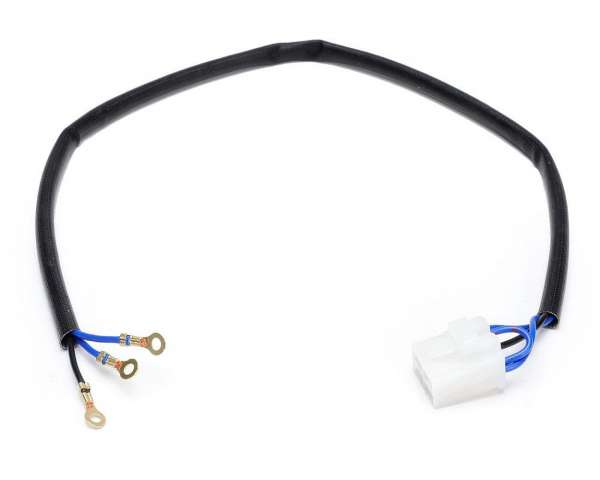

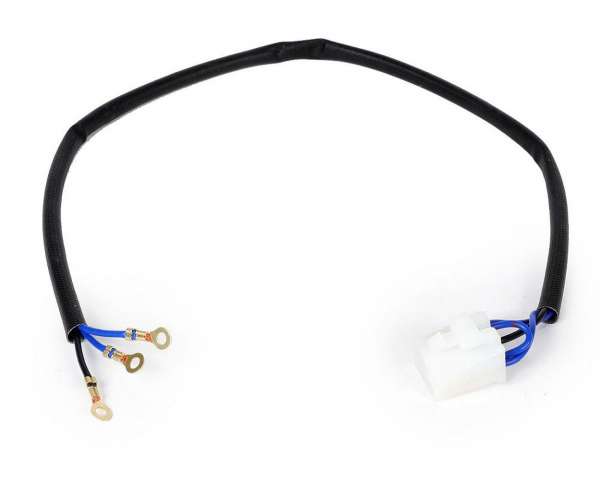

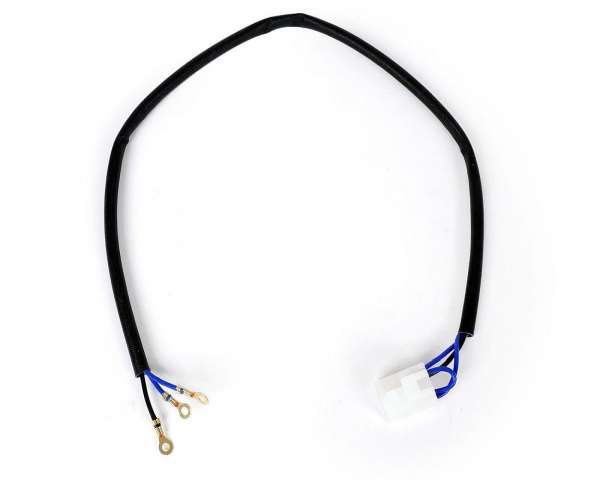

Der Kabelast hat einen vorkonfektionierten Stecker für den Spannungsregler BGM6690, so wie er unseren Zündungskits beiliegt. Die andere Seite des Kabelastes verfügt über Ringösen die im Kabelkästchen angeschlossen werden.
Schwarzes Kabel = Masse
Blaues Kabel (1) = Spannungsregler Eingang (ungeregelter Strom von Lichtmaschine, blaues Kabel)
Blaues Kabel (2) = Spannungsregler Ausgang (geregelter Strom für (Conversion-)Fahrzeugkabelbaum, blaues Kabel)
(die Anschlußbelegung der blauen Kabel ist austauschbar)
HINWEIS
Bei Verwendung unseres Conversionkabelbaumes (Artikelnr.: 9077011 u.ä.) und des Kabelastes (BGM6690V50) werden die Kabel am, ursprünglich dafür gedachten, Anschluss des Spannungsregler am Conversionkabelbaum kurzgeschlossen (blauer und oranger Kabelschuh, 6,3mm).
Soll ein Blinkrelais verwendet werden kann dieses dort nach wie vor mit angeschlossen werden (siehe Einbauanleitung Conversionkabelbaum).
